Liaoning Pengcheng Cable Co., Ltd. werd opgericht in 1990. Het R&D-team van het bedrijf bestaat uit ervaren kabelexperts in de branche en heeft onafhankelijk een verscheidenheid aan hightech speciale kabelproducten ontwikkeld.
Geavanceerde apparatuur
Pengcheng Cable heeft een aantal internationale geavanceerde productielijnen, moderne fabrieken, industrieparken met geïntegreerde draad- en kabelproductiebedrijven.
Kwaliteitscontrole
De producten van het bedrijf zijn geslaagd voor de ISO9001/IATF16949-certificering van het kwaliteitsmanagementsysteem, de ISO14001-certificering van het milieumanagementsysteem, de ISO45001-certificering van het managementsysteem voor gezondheid en veiligheid op het werk, de ISO10012-certificering van het meetmanagementsysteem en andere 8 belangrijke managementsysteemcertificeringen.
One-stop-oplossing
Het bedrijf houdt zich voornamelijk bezig met onderzoek, ontwikkeling en productie van flexibele mineraalgeïsoleerde brandwerende kabels, mica belt mineraal geïsoleerde gegolfde koperen omhulde kabels en nieuwe 8000-series antidruk- en kruipbestendige gepantserde stroomkabels met een kern van aluminiumlegering, zoals evenals halogeenvrije, rookarme vlamvertragende kabels en gewone draad en kabel en ander volledig assortiment hoogwaardige kabelproducten met volledige specificaties, systeemonderzoek en -ontwikkeling, ontwerp, productie, marketing en service.
Bedieningspaneeldraden zijn meeraderige kabels die worden gebruikt in automatiserings- en instrumentatietoepassingen. De draden van het bedieningspaneel kunnen de overdracht van geautomatiseerde processen meten en regelen. De draden van het bedieningspaneel zijn vaak UL-gecertificeerd en/of CSA-gecertificeerd.
PVC-lichtbesturingskabel, PVC-geïsoleerde PVC-omhulde besturingskabel. k: Stuurkabel, de eerste v: Isolatiemateriaal polyvinylchloride, de tweede v: Mantelmateriaal polyvinylchloride, p: Afgeschermde kabel, er zit een laag metalen afschermingslaag in de kabel.
Verlichtingsbedieningskabel 2,5 Sy-kabel
KVV-stuurkabelspecificaties model technische parameters
● De nominale netfrequentiespanning Uo/U bedraagt 450/750V.
● De toegestane bedrijfstemperatuur van de kabelgeleider op lange termijn is 70 graden.
De kern van de besturingskabel is een koperen kern, de nominale doorsnede is 2,5 mm2 en lager, 2 ~ 61 kernen; 4 ~ 6 mm2,2 ~ 14 kernen; 10mm2,2 ~ 10 kernen. Bedrijfstemperatuur stuurkabel: rubberen isolatie is 65 graden, PVC-isolatie is 70 graden en 105 graden twee graden.
KYJY-besturingskabel is een vlamvertragende laagspanningskabel met koperen kern, verknoopte geïsoleerde stalen tape, gepantserde PVC-omhulde besturingskabel. KYJY-besturingskabel wordt geproduceerd volgens de GB/T9330.3-2008-standaard.
Vuurleidingskabel, XLPE-type vernet polyethyleen, kerndraad gedraaide synthetische kabel, kerndraadkleur conform GB/T 5023.1 geschikt voor nominale spanning 450/750V, legtemperatuur niet lager dan 0 graden.
4-aderige besturingskabel, byj-besturingskabel is geschikt voor een nominale spanning van 450/750V polyvinylchloridemantel, XLPE-type verknoopt polyethyleen, kerndraad gedraaide synthetische kabel, kerndraadkleur in overeenstemming met GB/T 5023.1 en JB/T 8734.1 geprefereerde chromatografische selectie.

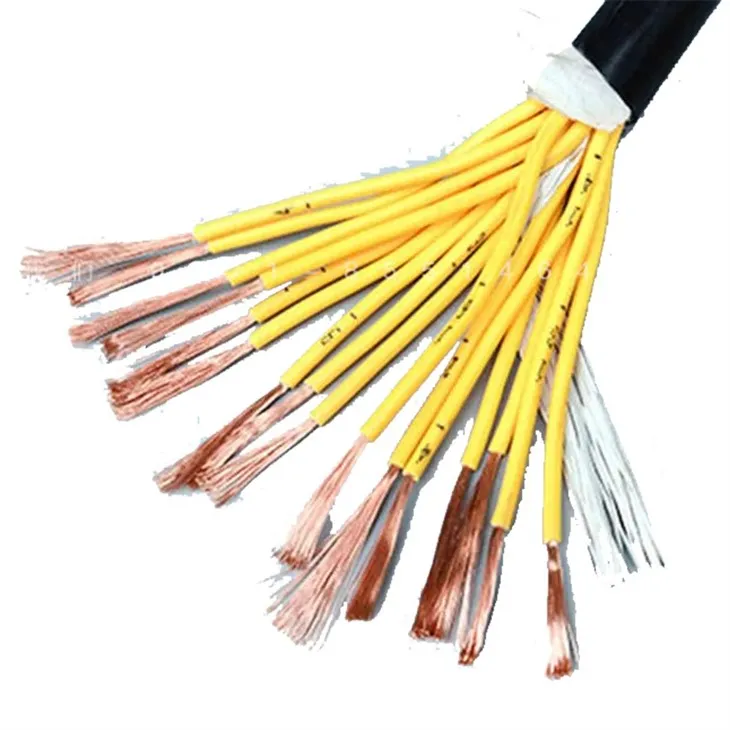

Draad van het bedieningspaneel
De besturingskabel is een met PVC geïsoleerde en met PVC omhulde besturingskabel die geschikt is voor industriële en mijnbouwbedrijven, energie- en transportafdelingen, voor AC-nominale spanning onder 450/750 volt voor het besturen, beschermen van lijnen en andere gelegenheden.
4-aderige afgeschermde stuurstroomkabel, geschikt voor nominale spanning 450/750V, bedrijfstemperatuur niet hoger dan 70 graden, installatietemperatuur niet lager dan 0 graden.
Het verschil tussen besturings- en instrumentatiekabel zit hem vooral in het gebruik. Beide kunnen vast of gestrand zijn. Vroeger moesten de draden van het bedieningspaneel (voor motoren) een grotere draad hebben dan instrumentatiekabels om de grotere stromen te kunnen verwerken die nodig zijn voor de motorstarters. Ze werden doorgaans afgesloten onder schroefklemmen, en massieve draad maakt deze afsluiting eenvoudiger.
De instrumentatiekabels hadden een kleinere diameter en waren vaak gemaakt van gevlochten draad, wat flexibeler is. Tegenwoordig, nu er meer gebruik wordt gemaakt van elektronische starterbedieningen, zijn het vooral de besturingsbedradingen van schakelapparatuur (onderbrekers) die draad met een grotere diameter nodig hebben.
Het andere verschil tussen de twee typen is dat de instrumentatiekabel doorgaans een afgeschermd (afgeschermd), getwist paar is. Deze constructie dient om "overspraak" (inductieve koppeling) die foutieve metingen voor de instrumentatie veroorzaakt, te minimaliseren. De draden van het bedieningspaneel, waarvan de circuits werkten op een niveau van 125 VDC, 110 VAC of 220 VAC, waren hier doorgaans immuun voor en hadden dus geen afscherming nodig.
Tegenwoordig wordt, wanneer de stuursignalen op 24 VDC lopen, ook hiervoor de afgeschermde twisted pair-constructie geadviseerd.
U moet nog steeds voorzichtig zijn met niveauscheiding, maar zolang u te maken heeft met lage gelijkspanningen (maximaal 28 V), resistieve belastingen en het gebruik van afgeschermde twisted pair-kabels, kunt u de besturings- en instrumentatiekernen combineren in één enkele kabel waarbij nodig. (Het is nog steeds beter om ze gescheiden te houden.) Je moet ook inductieve belastingen (zoals elektromagneten en relais) gescheiden houden van de instrumentatie, omdat ze hoge inductieve piekspanningen kunnen veroorzaken als ze spanningsloos zijn.
U moet nog steeds een draadgrootte kiezen die voldoende is om de maximale stroom aan te kunnen en geïsoleerd is voor de maximale spanning.
Kunt u een bedieningspaneeldraad gebruiken voor stroom?
De draden van het bedieningspaneel verzenden rechtstreeks elektrische energie van het stroomverdeelpunt van het energiesysteem naar de stroomaansluitlijnen van verschillende elektrische apparatuur, terwijl elektrische stroomkabels voornamelijk worden gebruikt voor de overdracht van sterke elektrische energie bij de opwekking, distributie, transmissie, transformatie, en voedingslijnen, en de stroom die er doorheen gaat is groot. De elektrische voedingskabel wordt gebruikt in de hoofdlijn van het voedingssysteem om elektrische energie met een grote functie te verzenden en te distribueren.
De draden van het bedieningspaneel worden vervaardigd in overeenstemming met de strenge kwaliteitsborgings- en kwaliteitscontroleprocessen. De bedrading van het bedieningspaneel is bedoeld om service te bieden binnen een vooraf gedefinieerd tijdsbestek en zal gedurende de gehele levensduur feilloos functioneren.
De voordelen van bedrading van het bedieningspaneel zijn onder meer:
● Lichtgewicht
● Flexibiliteit voor elke structuur
● Mechanische efficiëntie
● Handig voor meerdere sectoren
● Anti-interferentie werking
● Verlengde levensduur
● Slijtvaste eigenschap
● Niet-corrosief materiaal
Hoewel er verschillende soorten bedrading voor het bedieningspaneel zijn, hebben de meeste een vergelijkbare constructie. Ze bestaan uit zeven afzonderlijke draadbundels. In het midden van de draad van een bedieningspaneel bevindt zich een enkele draadbundel, die wordt omgeven door zes andere draadbundels.
De meeste soorten bedrading voor het bedieningspaneel zijn gemaakt van staal. Dat gezegd hebbende, sommige zijn gemaakt van koolstofstaal, terwijl andere zijn gemaakt van roestvrij staal. Koolstofstalen bedieningspaneeldraden zijn sterker, maar missen de corrosiebestendige eigenschappen van roestvrij staal. Ongeacht het materiaal zijn de draden van het bedieningspaneel al sterk omdat ze zijn opgebouwd uit meerdere draadbundels.
Hoe kies ik de draadgrootte van het bedieningspaneel
Meet eerst de hoogst toegestane spanningsval.
Ten tweede: bereken de belastingsstroom.
Ten derde moet u weten dat de meest geschikte kabel een kabel is met een stroomsterkte die het dichtst bij de berekende belastingsstroom ligt. Verschillende grafieken met kabelgroottes en bijbehorende stroomwaarden zijn eenvoudig online beschikbaar. Gebruik zo'n tabel om een geschikte kabel te selecteren.
Ten vierde: gebruik de grafiek om ook de spanningsval in meters of 30 meter te lokaliseren, afhankelijk van uw voorkeurssysteem.
Ten vijfde: gebruik de volgende formule voor kabelgrootte en stroomsterkte om de spanningsval over de werkelijke lengte van het bedradingscircuit te berekenen.
● Als u de spanningsval per meter wilt berekenen: (werkelijke lengte van het circuit x voltdaling voor 1 m) /100
● Als u de spanningsval over 100 voet (werkelijke lengte van het circuit x voltdaling voor 100 voet) /100 wilt vinden
Nadat je het bovenstaande hebt berekend, moet je de waarde die je krijgt vermenigvuldigen met de bezettingsgraad:
Belastingsfactor=Belastingsstroom die moet worden opgenomen door de kabel/nominale stroom van de kabel (die moet worden vermeld in de grafiek waarnaar u verwijst).
Nu bent u aangekomen bij de spanningsvalwaarde van de kabel wanneer de belastingsstroom er doorheen gaat.
Als deze waarde kleiner is dan de maximaal toegestane spanningsval, dan zou de maat van de geselecteerde kabel in orde moeten zijn.
Als de waarde hoger is dan de waarde van de maximaal toegestane spanningsval, moet de spanningsval voor de eerstvolgende grotere kabel worden berekend volgens de genoemde tabel. Dit proces moet worden voortgezet totdat de waarde van de spanningsval kleiner wordt dan de maximaal toegestane spanningsvalwaarde.
Hoeveel kernen heeft een bedieningspaneeldraad?
Het aantal kernen van de stroomkabel is relatief klein, inclusief enkele kern, twee kernen, 3 kernen, 4 kernen en 5 kernen. Volgens de vereisten van het elektriciteitsnet is het maximum doorgaans 5 kernen. Bedieningspaneeldraden worden gebruikt voor het verzenden van besturingssignalen, die een groot aantal kernen bevatten, variërend van 2 kernen tot 61 kernen of meer. De draden van het bedieningspaneel maken ook gebruik van verschillende kerndraadstructuren en afschermingsmaatregelen om bevredigende elektromagnetische compatibiliteitseffecten te verkrijgen.
Waar zijn de draden van het bedieningspaneel van gemaakt?
De draad van een bedieningspaneel is gemaakt van een mechanische kabel (staalkabel), die doorgaans is vervaardigd uit gegalvaniseerd staal, roestvrij staal of andere legeringen. Bedieningspaneeldraden zijn een samenstel of systeem van kabels en componenten, zoals een kogel- en schachtfitting, waarbij er een invoer of actie is die een uitvoer of resultaat veroorzaakt.
Tips voor het installeren van de draden van het bedieningspaneel
● De geleidende kern van kabels
Voor de geleidende kern moet je weten van welk materiaal de geleidende kern is gemaakt, hoeveel de kerndoorsnede is en hoeveel kleine vezels in de kern zitten. U kunt passende constructiemogelijkheden overwegen om ervoor te zorgen dat de transmissie-efficiëntie van de kabel niet wordt verminderd.
Het kernmateriaal en de kerndoorsnede beïnvloeden de transmissieafstand. Het aantal kleine vezels vergroot de zachtheid van de kern (waardoor de buigradius van de kabel toeneemt) en vergroot het vermogen om de trillingen te absorberen die worden veroorzaakt door de omringende machines.
● Schermtape van kabels af
Afschermingstape helpt stroomkabels onder controle te houden, zodat signalen beter worden overgedragen. Ze zijn gemaakt van dunne aluminiumfolie of vertind kopergaas. Het materiaal van aluminiumfolie is behoorlijk stevig, dus het is noodzakelijk om aandacht te besteden aan de toegestane buigradius om te voorkomen dat de anti-interferentielaag van de draad van het bedieningspaneel breekt.
● Spanning van kabels
Bedrijfsspanning is ook een factor waarmee u rekening moet houden bij het installeren van stroomkabels. Normaal gesproken worden kabels met een spanning van 300V/500V of 0,6/1kV naar een ander kabelgootsysteem geleid dan systemen met laagspanning<100V.
Voordat u de bedrading van het bedieningspaneel installeert, moet u zich zorgvuldig verdiepen in de technische vereisten van het project, zodat u een zeker inzicht krijgt in de gebruiksomgeving en de verbindingen waaraan de stroomkabel dagelijks moet worden blootgesteld.
Op basis van de installatieomgeving worden de draden van het bedieningspaneel vaak ingedeeld in vele typen met kenmerken zoals anti-interferentiekabels, olie- en chemicaliënbestendige kabels, brandwerende kabels, enz.
Bij het installeren van de bedrading van het bedieningspaneel zijn er twee belangrijke factoren waarmee we rekening moeten houden: de installatiepositie tussen de stroomkabels en de omgevingstemperatuur van de stroomkabels.
Beide bovengenoemde factoren hebben rechtstreeks invloed op de stroomsterkte. Dat heeft gevolgen voor het elektrische transmissieproces van apparatuur in het productieproces.
● Installatiepositie tussen stroomkabels
Voor de installatielocatie tussen kabels is de oorzaak van het verschil in stroomsterkte te wijten aan de warmte die in de voedingskabel wordt gegenereerd. Op dat moment zal elektriciteit verloren gaan als gevolg van het proces waarbij elektrische energie wordt omgezet in warmte-energie.
Als de kabels naast elkaar liggen, zal tijdens de stroomoverdracht de temperatuur tussen de kabels resoneren, waardoor de totale temperatuur stijgt en de stroomsterkte in de kabel afneemt.
● Omgevingstemperatuur van voedingskabel.
De omgevingstemperatuur van de installatie heeft een grote invloed op de stroomsterkte van de kabel. Een temperatuur van 30 graden wordt als ideaal beschouwd voor stroom als de veranderingscoëfficiënt niet te hoog is, maar naarmate de temperatuur stijgt tot 60 graden, zal de stroomsterkte aanzienlijk dalen. Daarom moeten we tijdens het installeren van de bedrading van het bedieningspaneel zorgvuldig rekening houden met de installatieomgeving en de opstelling van de kabels, zodat de kabels met de beste efficiëntie werken.
Onze fabriek
Liaoning Pengcheng Cable Co, Ltd werd opgericht in 1990, gelegen in het noordoostelijke centrum van de zakenwijk Shenyang & Tieling, is de alomvattende kracht van de voorhoede van draad- en kabelproductiebedrijven. Pengcheng Cable heeft een aantal internationale geavanceerde productielijnen, moderne fabrieken, industrieparken met geïntegreerde draad- en kabelproductiebedrijven. Het bedrijf is nu gevestigd in het Xintaizi Industrial Park, in de provincie Liaoning, met een oppervlakte van bijna 150 hectare, het fabrieksgebied van meer dan 50 hectare. Het bedrijf houdt zich voornamelijk bezig met onderzoek, ontwikkeling en productie van flexibele mineraalgeïsoleerde brandwerende kabels, mica belt mineraal geïsoleerde gegolfde koperen omhulde kabels en nieuwe 8000-series antidruk- en kruipbestendige gepantserde stroomkabels met een kern van aluminiumlegering, zoals evenals halogeenvrije, rookarme vlamvertragende kabels en gewone draad en kabel en ander volledig assortiment hoogwaardige kabelproducten met volledige specificaties, systeemonderzoek en -ontwikkeling, ontwerp, productie, marketing en service. Pengcheng-producten worden veel gebruikt op het gebied van slimme netwerken, energie, groen bouwen, slimme fabrieken en ziekenhuizen en andere gebieden. Momenteel heeft een aantal geldige patenten.
Ons certificaat
De producten van het bedrijf zijn geslaagd voor de ISO9001/IATF16949-certificering van het kwaliteitsmanagementsysteem, de ISO14001-certificering van het milieumanagementsysteem, de ISO45001-certificering van het managementsysteem voor gezondheid en veiligheid op het werk, de ISO10012-certificering van het meetmanagementsysteem en andere 8 belangrijke managementsysteemcertificeringen. Naast de nationale productielicentie voor industriële producten, nationale verplichte productcertificering (3C-certificering), PCCC-certificering en China Quality CQC-certificering, vlamvertragende labelcertificering, brandvertragende labelcertificering en andere certificeringen.
